Hliníkové profily pre pevné a stabilné priemyselné konštrukcie

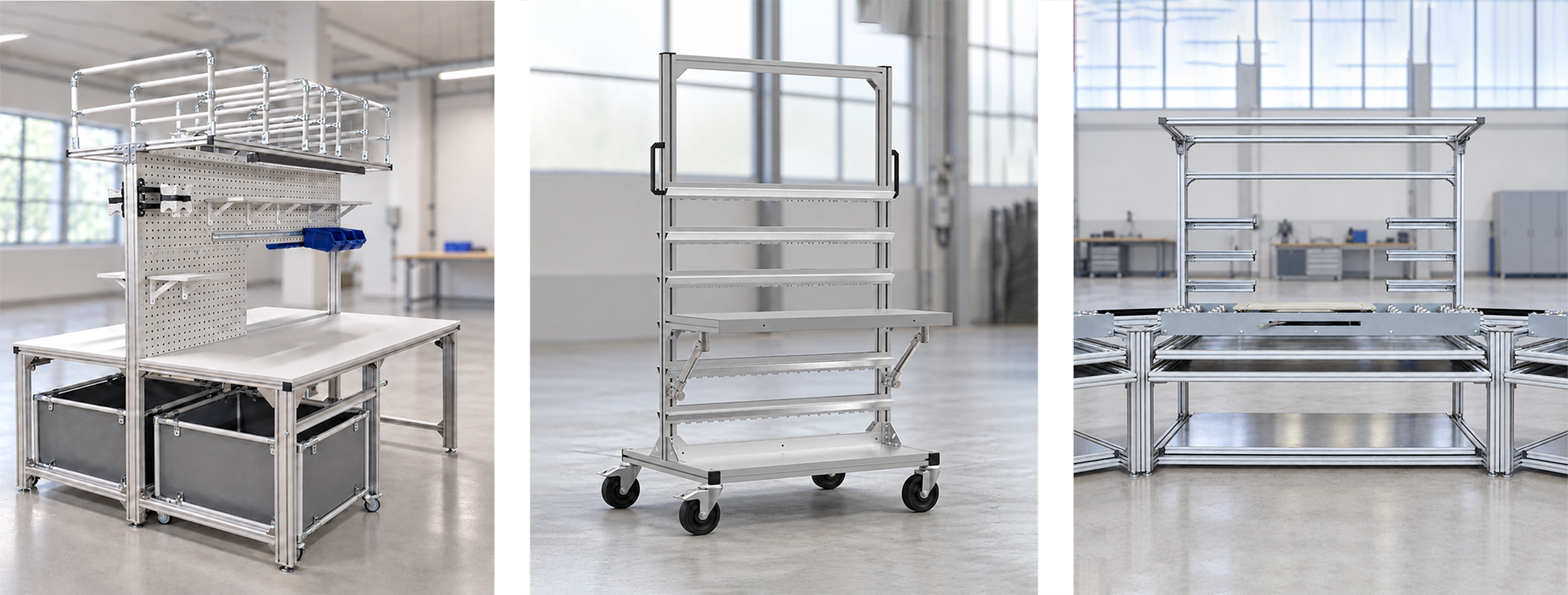

Konštrukčné hliníkové profily umožňujú zostaviť pevné rámy pracovných stolov, vozíkov a montážnych liniek bez zvárania. Ich drážky slúžia na priame upevnenie pracovných plôch, konzol a ďalšieho vybavenia ku konštrukcii. Spájajú vlastnosti robustného priemyselného rámu s jednoduchou montážou a širokým výberom príslušenstva.
V spoločnosti KOVOTYP používame systémy hliníkových profilov na návrh a výrobu zostáv podľa požadovaných rozmerov, zaťaženia a spôsobu použitia. Profily dodávame aj samostatne na vlastné projekty zákazníkov.
Čo ponúkajú hliníkové profily v praxi?
Pri priemyselných konštrukciách je dôležitá nielen pevnosť, ale aj spôsob montáže a doplnenia vybavenia. Systém hliníkových profilov prináša niekoľko praktických výhod:
Montáž bez zvárania
Profily sa spájajú pomocou konzol, uholníkov a skrutkových spojov.
Upevnenie vybavenia do drážok profilov
Pomocou vhodného príslušenstva možno do drážok pripevniť police, držiaky náradia, panely alebo káblové vedenie.
Konštrukcia prispôsobená použitiu
Dĺžky jednotlivých prvkov a usporiadanie rámu možno prispôsobiť dostupnému priestoru aj vybaveniu, ktoré má konštrukcia niesť.
Možnosť demontáže a úprav
Skrutkové spoje umožňujú konštrukciu neskôr upraviť alebo rozšíriť.
Z rovnakého systému tak možno vytvoriť jednoduchú podnož, kompletne vybavený pracovný stôl aj rám spájajúci viacero nadväzujúcich montážnych pracovísk.
Kedy volíme rúrkový stavebnicový systém a kedy hliníkové profily?
Rúrkový stavebnicový systém volíme najmä tam, kde je dôležitá univerzálnosť a časté prestavovanie podľa zmien vo výrobe.
Hliníkové profily používame na zostavy vystavené vyššiemu zaťaženiu a náročnejším požiadavkám na pevnosť a tuhosť pri každodennej prevádzke. Typickými príkladmi sú robustné pracovné stoly, montážne linky a konštrukcie nesúce ďalšie vybavenie.
Oba systémy možno upravovať a rozširovať. Pri výbere vhodného riešenia zohľadňujeme, ako často sa bude konštrukcia meniť, čo má niesť a akému zaťaženiu bude pri používaní vystavená.
Aké hliníkové profily ponúka KOVOTYP?
Základ ponuky tvoria štvorcové a obdĺžnikové profily v niekoľkých rozmeroch. Nasledujúci prehľad uvádza vybrané možnosti, ktoré môžu slúžiť ako východisko pri návrhu.
| Rozmer profilu | Príklady označení |
|---|---|
| 30 × 30 mm | KA-3030, MI30x30 B8 |
| 30 × 60 mm | KA-3060 |
| 40 × 40 mm | KA-4040, KA-4040H, MI40x40L B10 |
| 40 × 80 mm | KA-4080, KA-4080H |
| 45 × 45 mm | MI45x45L B10 |
| 45 × 90 mm | MI45x90L B10 |
Jednotlivé vyhotovenia nájdete v ponuke hliníkových profilov KOVOTYP.

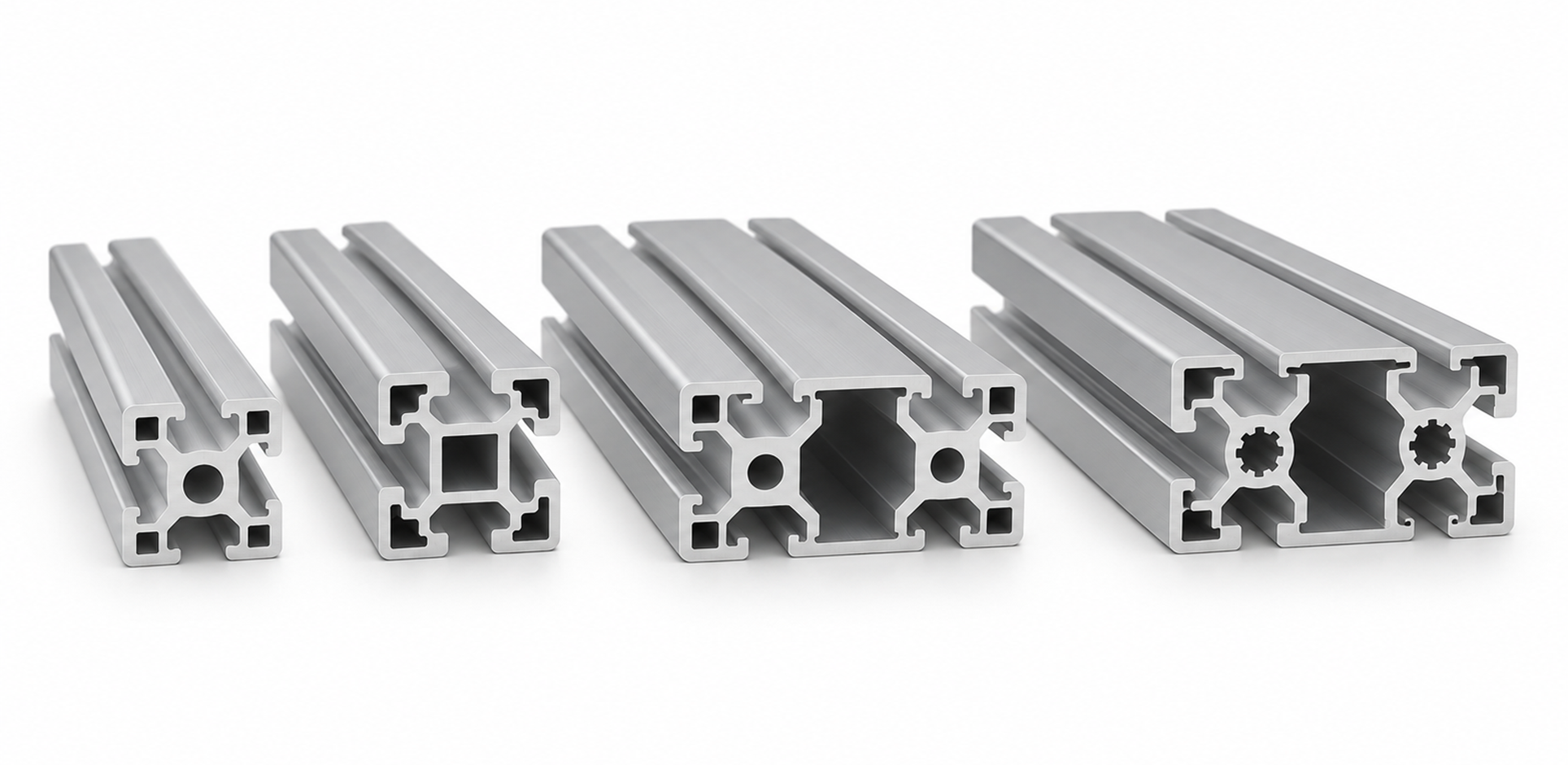

Rozdiely v priereze a vyhotovení
Štvorcové profily sa bežne používajú na stojky, priečniky a rámy. Pri obdĺžnikových profiloch možno v návrhu zohľadniť rozdielnu tuhosť v jednotlivých smeroch. Dôležitá je preto ich orientácia vzhľadom na zaťaženie.
Rovnaké vonkajšie rozmery nemusia znamenať rovnaké vlastnosti. Napríklad profil 40 × 40 mm je dostupný aj v zosilnenom vyhotovení KA-4040H. Pri výbere vhodného variantu je potrebné posúdiť technické parametre konkrétneho prierezu vrátane jeho geometrie a hmotnosti.
Profilové rady a príslušenstvo
Pre profilové rady KA a MI je potrebné zvoliť zodpovedajúce konzoly a spojovací materiál podľa vyhotovenia drážky a špecifikácie konkrétneho výrobku. Rovnaké rozmery profilov automaticky neznamenajú, že možno použiť rovnaké príslušenstvo.
Čo rozhoduje o pevnosti a stabilite zostavy?
Pracovný stôl musí spoľahlivo uniesť obrobok aj náradie. Montážne pracovisko potrebuje tuhý rám, ktorý pri práci poskytuje pevnú oporu. Manipulačný vozík musí zostať stabilný aj pri pohybe s nákladom.
Pri návrhu preto spoločne posudzujeme niekoľko faktorov:
- Zaťaženie a jeho rozloženie. Rovnomerne zaťažená polica kladie na konštrukciu iné nároky než ťažký diel uložený uprostred.
- Rozpätie medzi podperami. S rastúcou nepodopretou dĺžkou sa menia požiadavky na profil aj prípustný priehyb.
- Spoje a vystuženie. Typ a usporiadanie spojovacích prvkov ovplyvňujú tuhosť rámu.
- Vyrovnanie a mobilita. Pri stacionárnych konštrukciách zohľadňujeme pätky a podľa potreby aj kotvenie. Pri vozíkoch posudzujeme aj polohu koliesok a ťažisko.
Pri dlhšej pracovnej ploche môže byť napríklad vhodné použiť iný prierez, doplniť priečnik alebo pridať ďalšiu podperu. Správna voľba závisí od priestoru pod pracovnou doskou aj od toho, kde a akým spôsobom bude stôl zaťažovaný.
Pevnosť a stabilita sú výsledkom návrhu celej zostavy: profilov, spojov, podpier aj spôsobu pôsobenia zaťaženia.
Spojovacie prvky a vybavenie

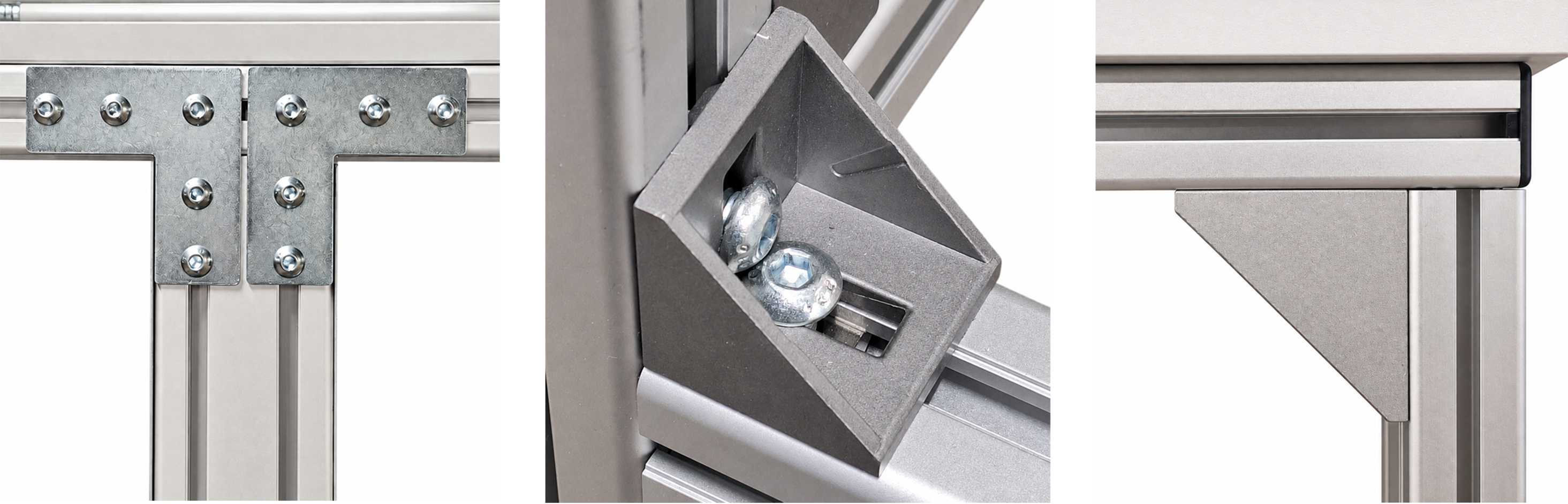

Spojky a uholníky umožňujú zostaviť rám do požadovaného tvaru. Ich vyhotovenie, počet a umiestnenie sa volia podľa zaťaženia a podľa potreby možno doplniť vystuženie.
Nosný rám možno následne doplniť vybavením potrebným na danú úlohu: pracovnou doskou, odkladacími policami, kovovým zásuvkovým kontajnerom, ochranným panelom alebo držiakmi náradia. Drážky v profiloch poskytujú upevňovacie body a umožňujú tieto prvky umiestniť pozdĺž konštrukcie podľa potreby.
Pri návrhu tak možno spoločne vyriešiť nosnú konštrukciu aj spôsob upevnenia vybavenia, s ktorým pracovníci každodenne pracujú.
Hliníková konštrukcia v praxi
Jednou z našich realizácií je montážna linka so zasúvateľnou guľôčkovou dráhou a aretáciou, ktorú navrhla a vyrobila spoločnosť KOVOTYP.
Diel sa po guľôčkovej dráhe presunie na pracovisko. Po spustení guľôčok pod úroveň pracovnej dosky dosadne na pracovnú plochu, kde možno vykonať montážnu operáciu. Opätovné zdvihnutie guľôčok pripraví diel na presun k ďalšiemu pracovisku.
Systém hliníkových profilov tu tvorí nosný rám pracovných plôch aj mechanizmu guľôčkovej dráhy. Poskytuje pevné body na upevnenie jednotlivých komponentov a prepája pracoviská do zostavy, ktorá zodpovedá požadovanej postupnosti výroby.
PROJEKTOVÉ VIDEO
Montážna linka so zasúvateľnou guľôčkovou dráhou a aretáciou
Pozrite si, ako sa diel presunie na miesto, dosadne na pracovnú plochu a pokračuje k ďalšiemu pracovisku.
V rámci jednej zostavy možno diel presunúť, uložiť na pracovnú plochu a po dokončení operácie posunúť ďalej.
Od jednotlivých profilov ku kompletnému riešeniu
Hliníkové profily si u nás môžete kúpiť samostatne spolu s konzolami a spojovacím materiálom na vlastné konštrukcie. Konkrétne komponenty sú dostupné v našom internetovom obchode.
Ak potrebujete kompletné riešenie, navrhneme a vyrobíme celú zostavu podľa vašich požiadaviek vrátane potrebného vybavenia.
Plánujete pracovný stôl, vozík alebo montážny systém?
Pošlite nám základné rozmery, predpokladané zaťaženie a opis zamýšľaného použitia. Požiadavky s vami prejdeme, odporučíme vhodné vyhotovenie a zostavu vyrobíme pre vašu prevádzku.
