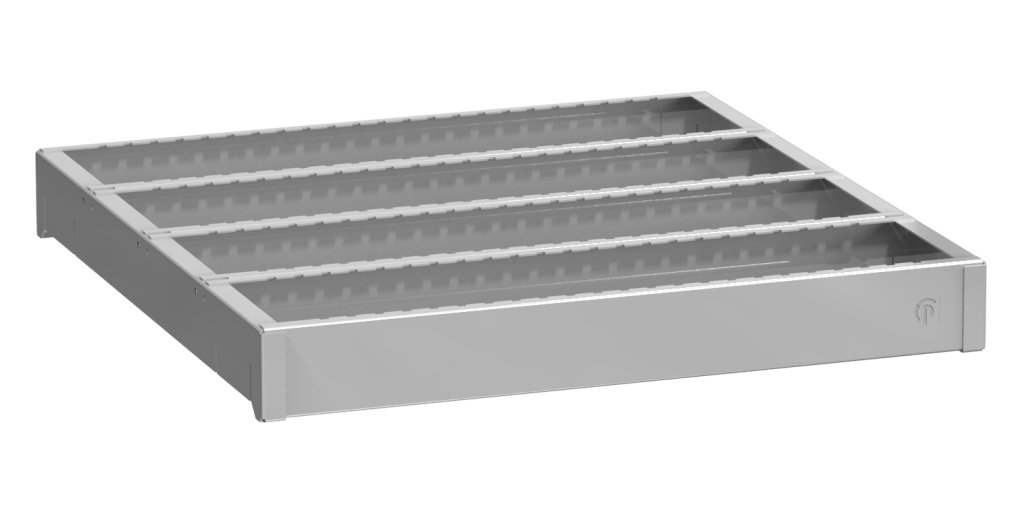

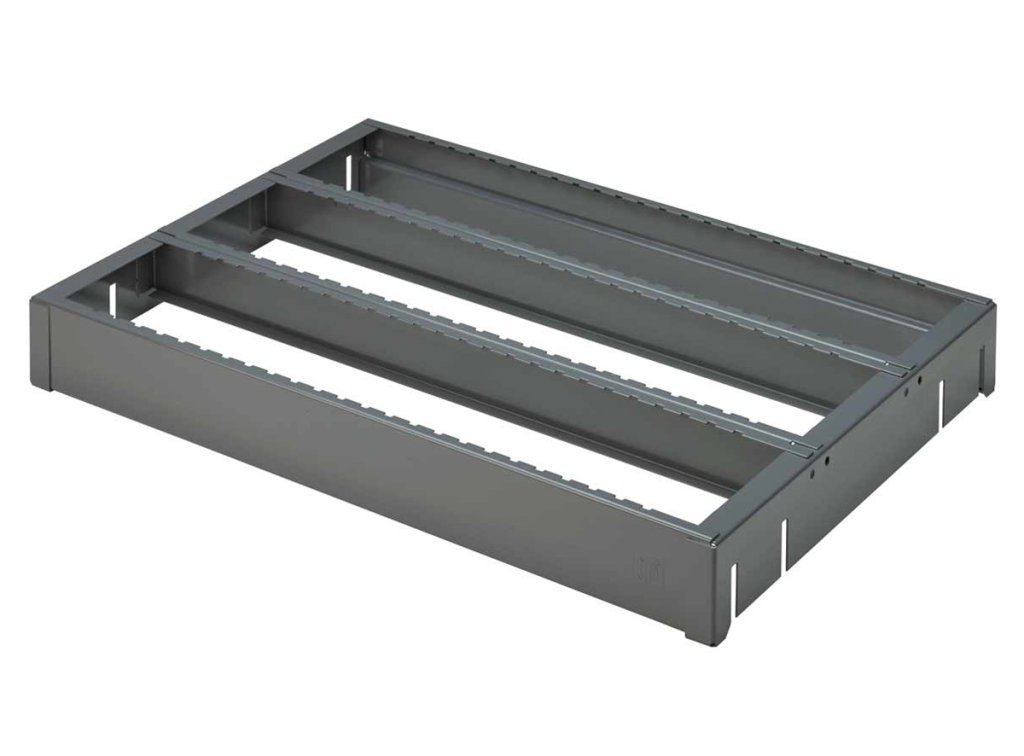

Nástrojový rám pre NC nástroje do zásuviek veľkosti 36 x 27D

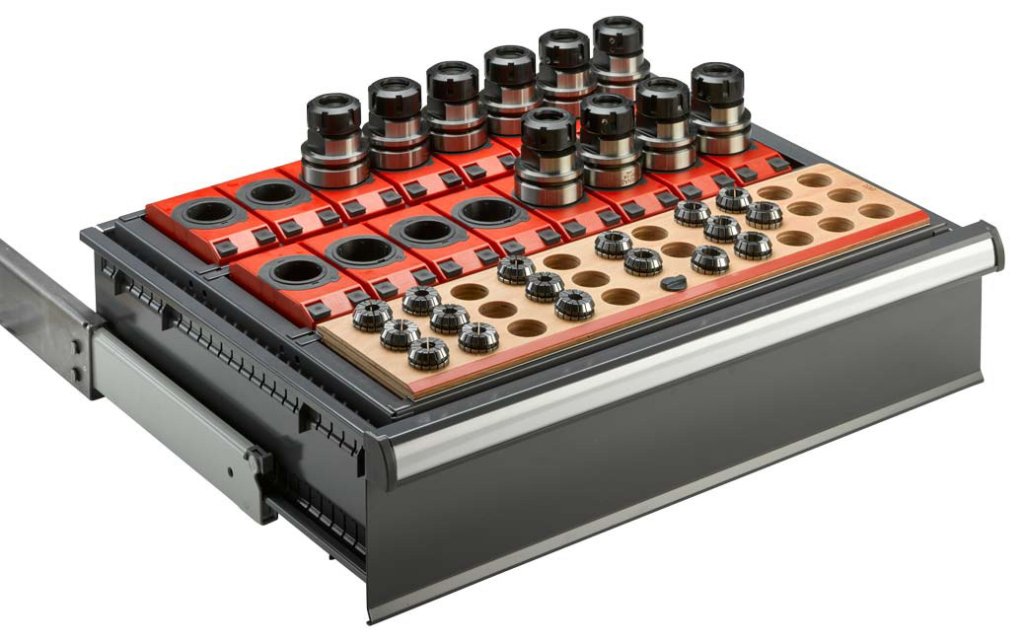

Nástrojový rám do zásuviek pre ukladanie NC nástrojov, veľkosť 36 x 27D. Dodávané so sadou multifunkčných držiakov. Do rámu sa vkladajú a fixujú plastové aj drevené držiaky nástrojov. Multifunkčný držiak umožňuje nastavenie výšky uloženie rámu v zásuvke v závislosti na dĺžke upínacích tŕňov nástrojov. Výber skríň nájdete tu.

Tento rám je určený do zásuvkových skríň ZD 36 x 27D, výber skríň nájdete tu.

Počet plastových držiakov v nástrojových rámoch podľa ich rozmeru
Typ držiaka	36 x 27D	54 x 27D	36 x 36D	54 x 36D
ISO 30	24	39	32	52
ISO 40	24	39	32	52
ISO 50	15	21	20	28
HSK 32	24	39	32	52
HSK 40	24	39	32	52
HSK 50	24	39	32	52
HSK 63	24	39	32	52
HSK 80	15	21	20	28
HSK 100	15	21	20	28
VDI 30	15	21	20	28
VDI 40	15	21	20	28
VDI 50	15	21	20	28
ABS 25	15	21	20	28
ABS 32	15	21	20	28
ABS 40	15	21	20	28
ABS 50	15	21	20	28
ABS 63	15	21	20	28
CAPTO 3	15	21	20	28
CAPTO 4	15	21	20	28
CAPTO 5	15	21	20	28
UNI	15	21	20	28

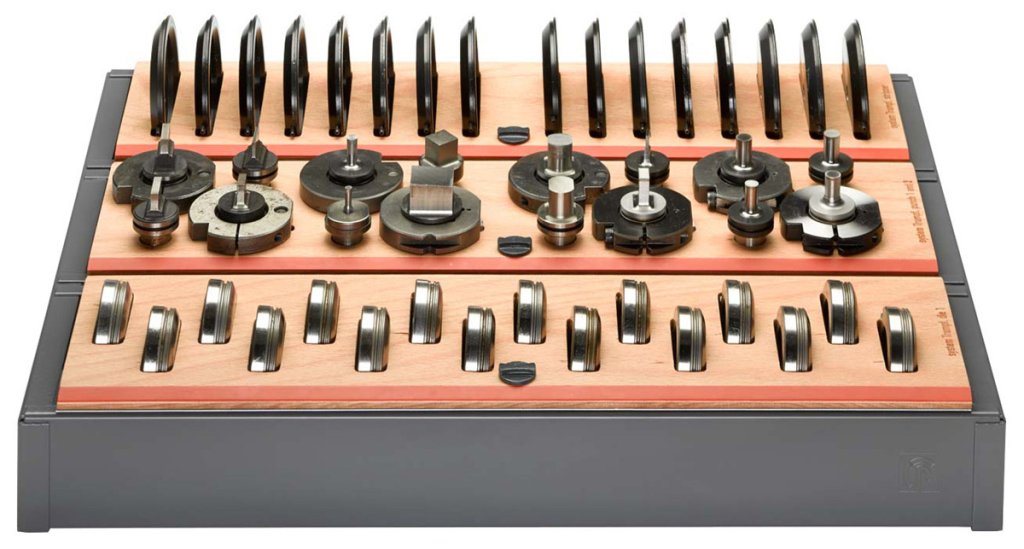

Počet drevených držiakov v nástrojových rámoch
	3	3	4	4



Pozor na dĺžku upínacieho tŕňa ukladaného nástroje vrátane upínacej skrutky! Vyberte správne hlbokú zásuvku!



Veľkosť zásuvky	Objednávacie číslo	W mm	D mm	H mm
36 x 27D	NCNRZ3627	593	448	74
54 x 27D	NCNRZ5427	901	448	74
36 x 36D	NCNRZ3636	593	597	74
54 x 36D	NCNRZ5436	901	597	74

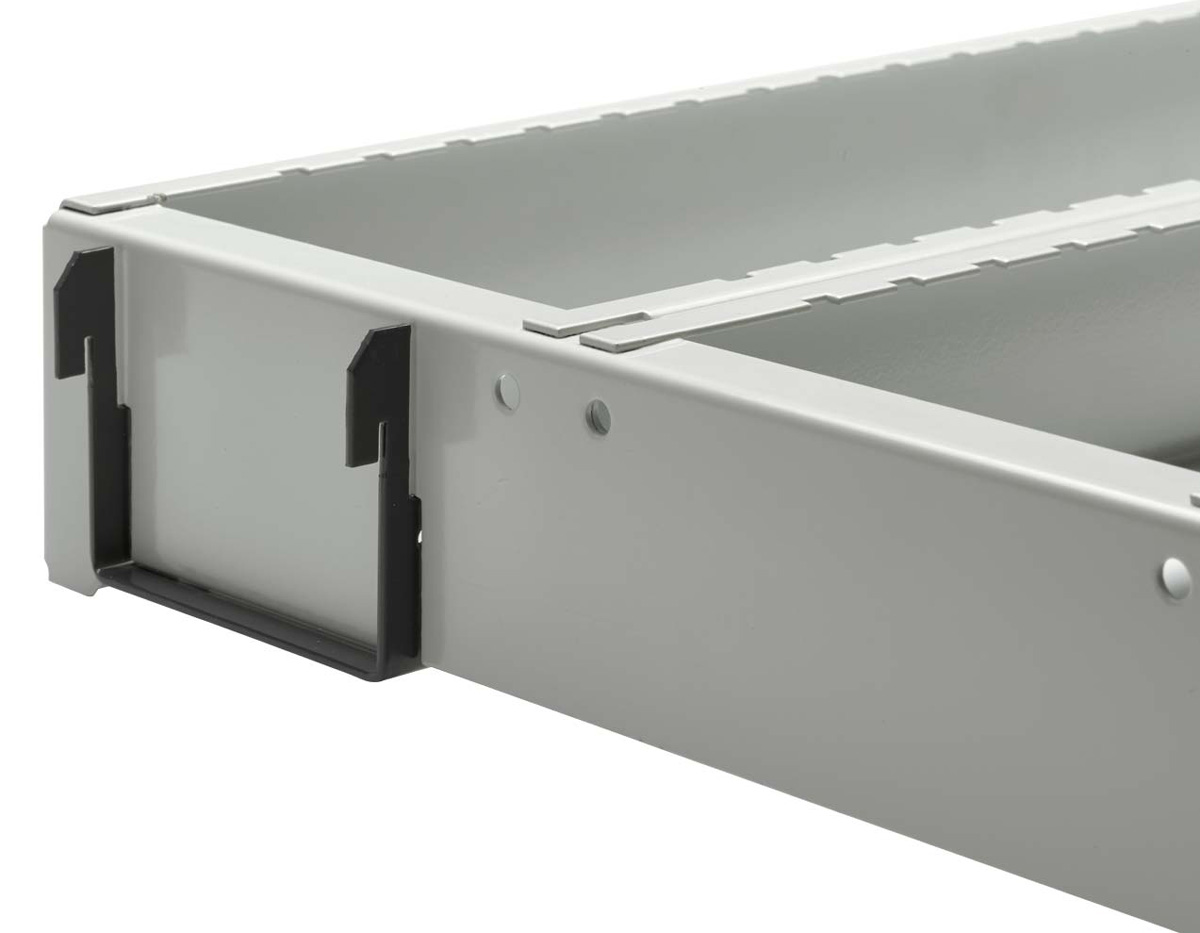

Súčasťou každého rámu je sada zavesných držiakov

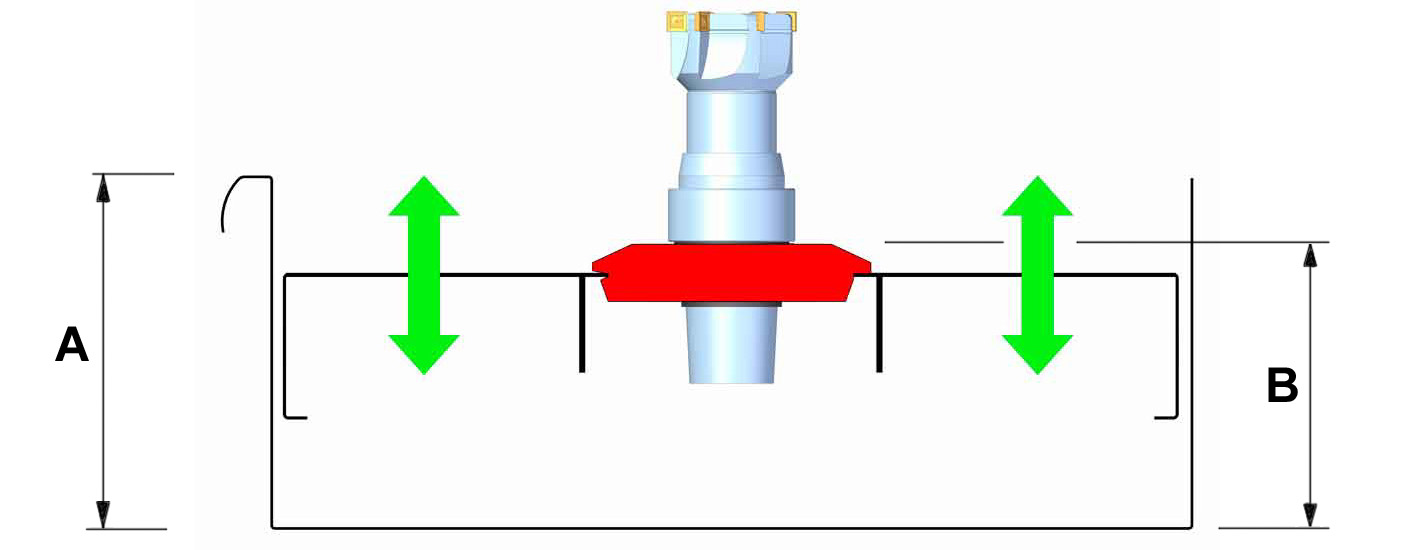

Výška čela zásuvky A mm	Maximálna dĺžka upínacieho tŕňa nástroja B mm
	Poloha 1	Poloha 2	Poloha 3	Poloha 4	Poloha 5
75	90	X	X	X	X
100	90	X	X	X	X
125	90	X	X	X	X
150	90	120	150	X	X
200	90	170	200	X	X
250	90	170	200	X	X
300	90	270	300	150	180

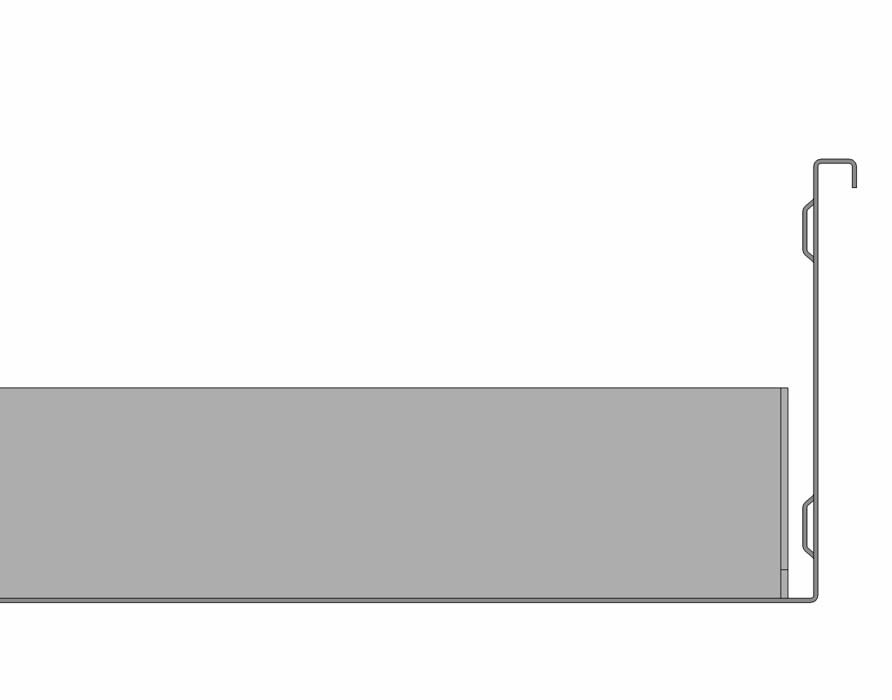

Poloha 1

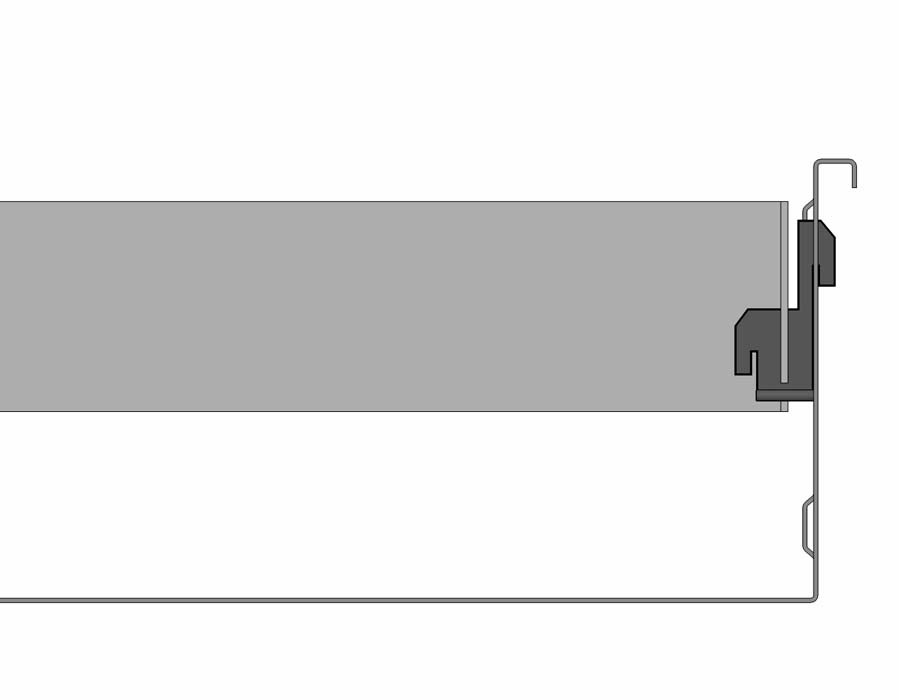

Poloha 2

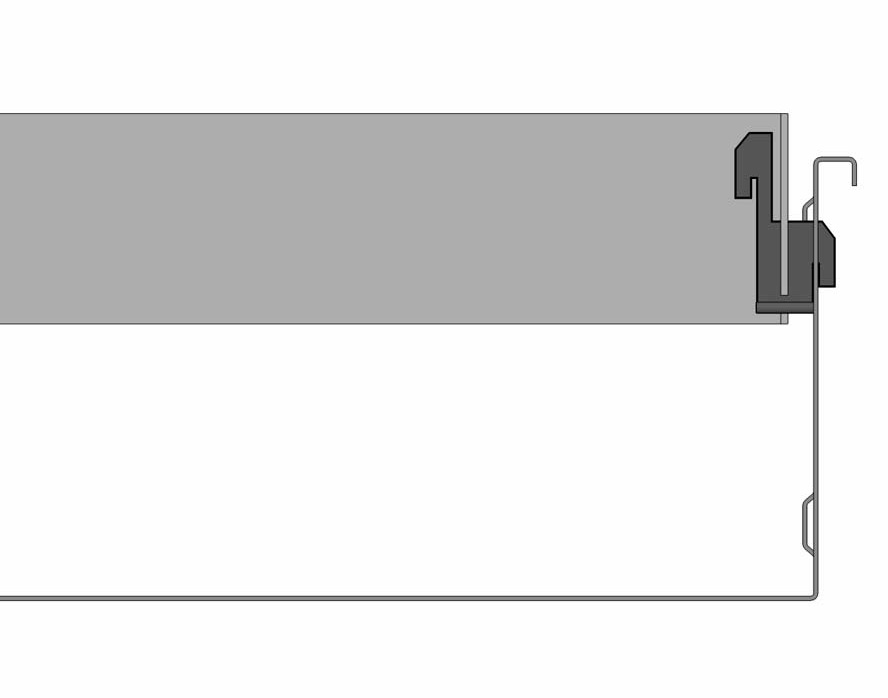

Poloha 3

Poloha 4

Poloha 5

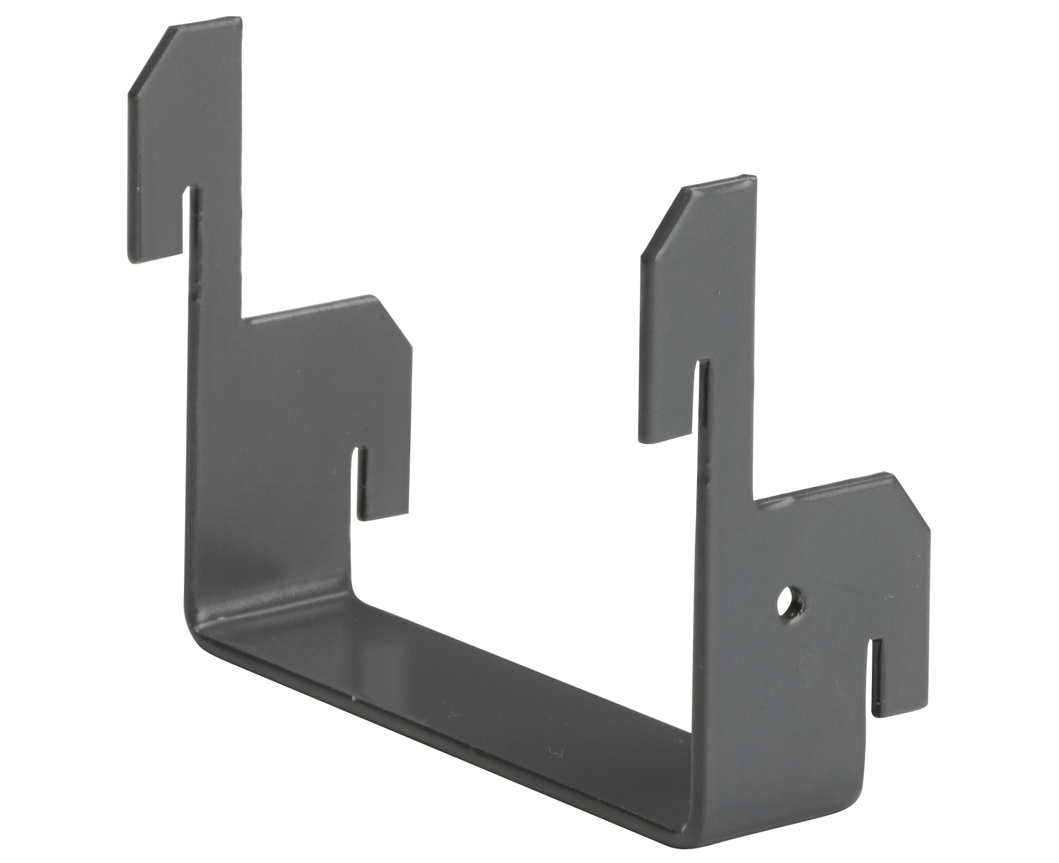

Závesný držiak nástrojových rámov do zásuviek
