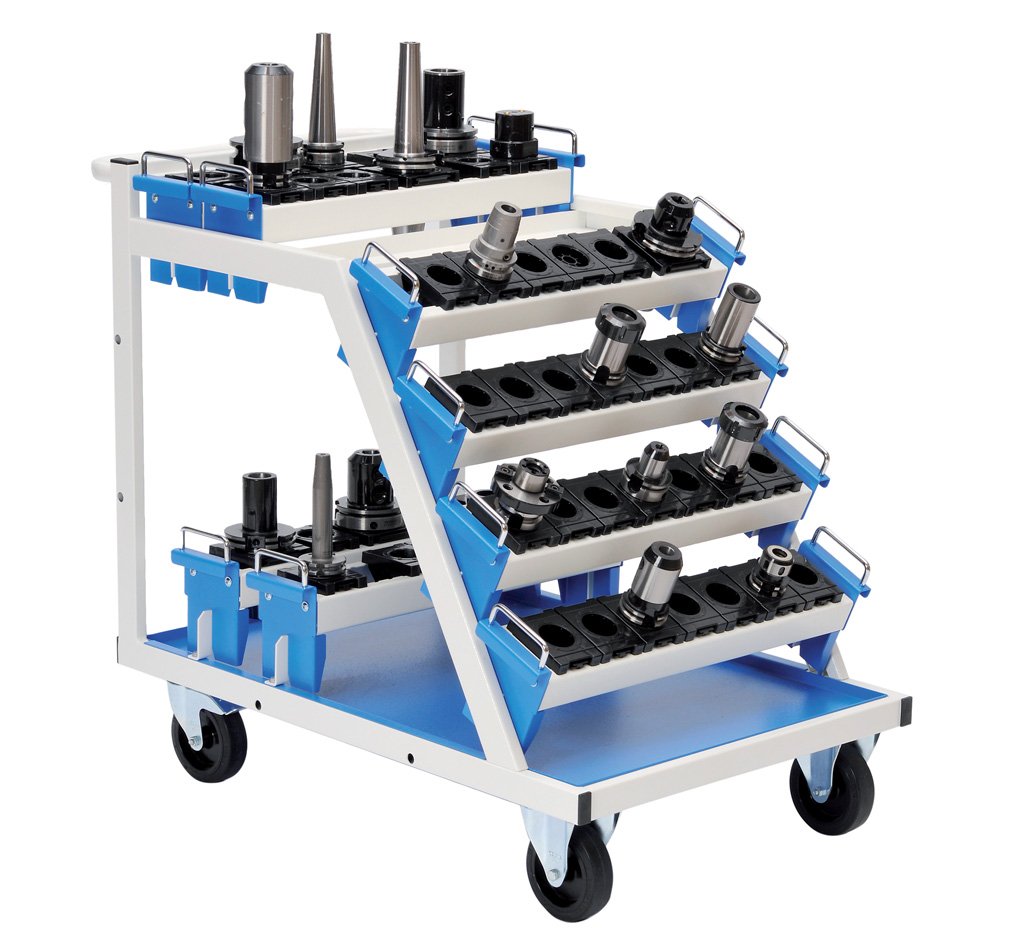

Vozík pre CNC nástroje 02.288.06A s výbavou
Kód: 02.288.06A
Transportný vozík pre NC nástroje, výška 860 x šírka 630 x hĺbka 900 mm. Obsahuje nosiče a plastové držiaky CNC nástrojov s možnosťou výberu medzi veľkosťami držiakov E1, E2 alebo E3. Dodávané a celý popis a parametre
Popis produktu
Vozík pre CNC nástroje 02.288.06A s výbavou
Transportný vozík pre NC nástroje, výška 860 x šírka 630 x hĺbka 900 mm. Obsahuje nosiče a plastové držiaky CNC nástrojov s možnosťou výberu medzi veľkosťami držiakov E1, E2 alebo E3. Dodávané a maximálne počty držiakov a ďalšie info pozri tabuľku v detailnom popise (pozri Celý popis v ľavom menu).
- farba rámu svetlosivá RAL 7035
- farba bočnic nosičov a odkladacích políc podľa výberu
Vnútorná výbava:
- 6x CNC nosič pevný
- 2x CNC nosič spodný odnímateľný
- 1x odkladacia plocha
- plastové lôžka E1, E2 nebo E3 (podľa výberu)
| Kód |
Vnútorné vybavenie |
W x D x H (mm) | Veľkosť a počet dodávaných lôžok | ||
| CNC E1 |
CNC E2 |
CNC E3 |
|||
| 02.288.06A |
8x CNC nosič, 1x odkladacia plocha |
630 x 900 x 860 | 42 / 60* |
42 / 42* |
25 / 30* |
| 02.58.44A | 8x CNC nosič, 1x horná polica | 990 x 610 x 1450 | 84 / 192* | 84 / 132* | 64 / 96* |
| * 1. údaj uvádza počet lôžok dodávaných súčasne s produktom, 2. údaj uvádza maximálny počet lôžok, ktorý je možné do nosičov umiestniť. Pri objednávke prosím uveďte pre aký typ nosiča nástrojov budú vybrané lôžka využívané (pozri tabuľku nižšie). Bez tejto informácie budú s produktom dodané lôžka typ ISO / SK 40 (E2). Lôžka neobsahujú nástroje, ich vyobrazenie je iba ilustratívne. | |||||
| Podľa vybraté veľkosti lôžok si zvolte požadovaný typ a počet nosičov CNC nástrojov (všetko bez ďalších príplatkov) | ||
 |
 |
 |
| ISO / SK 30 | ISO / SK 40* |
ISO / SK 50 |
| Cyl / VDI 30 |
Cyl / VDI 40 |
VDI 50 |
| MK 3 |
HSK A 50 / B 63 |
HSK A 32 / B 40 |
| MK 4 |
HSK A 63 / B 80 |
HSK A 40 / B 50 |
| Capto C 4 |
MK 5 |
HSK A 80 / B 100 |
| Capto C 5 |
HSK A 100 / B 125 |
|
| Universal | ||
| Capto C 3 |
||
| Capto C 6 |
||
| Capto C 8 |
||
| * UPOZORNENIE - pri neuvedení informácie, akým typom nosičov majú byť lôžka vybavená, bude dodaný typ ISO/SK 40 (veľkosť E2) | ||
Technické parametre
Výška
860 mm
Šírka
630 mm
Hĺbka
900 mm
Výbava držiakmi
áno, podľa vlastného výberu
Nosnosť
400 kg
Záruka (roky)
5
Výrobca
