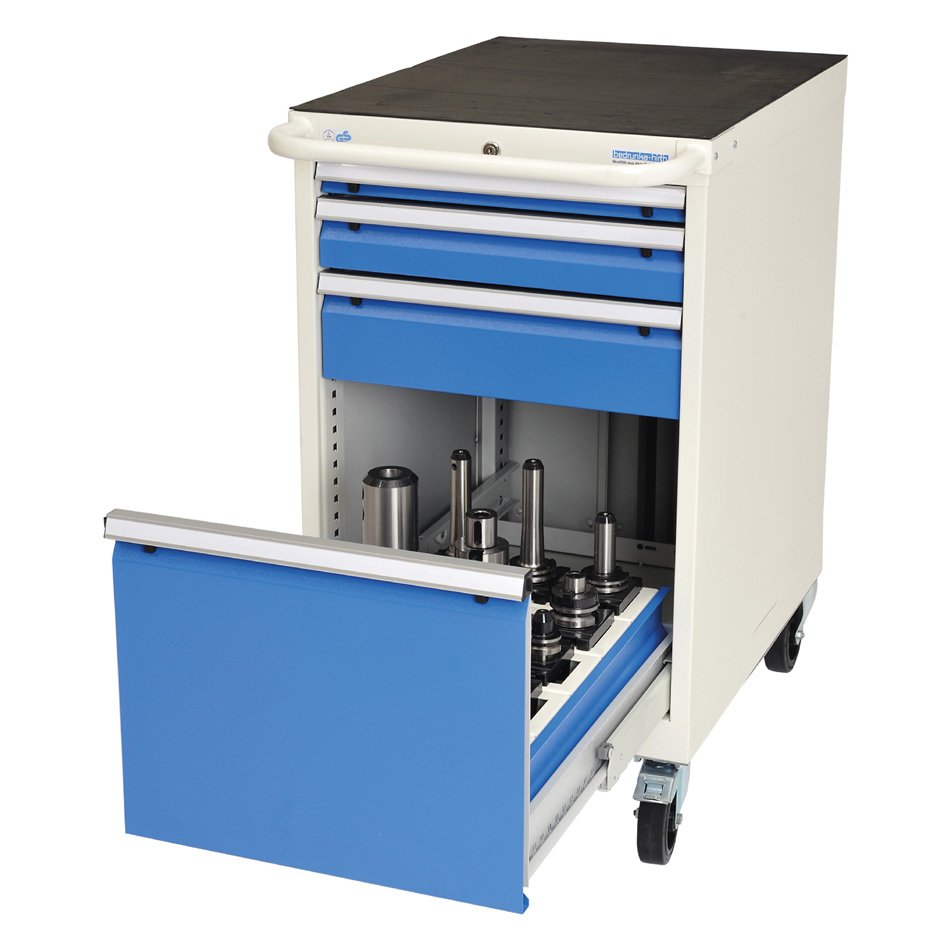

Zásuvková skriňa pre CNC nástroje 02.2580.4RVB s výbavou
Kód: 02.2580.4RVB
Mobilná zásuvková skriňa pre NC nástroje, 4x zásuvka. Výška 975 x šírka 555 x hĺbka 736 mm. V spodnej CNC zásuvke je nosič a plastové držiaky CNC nástrojov s možnosťou výberu medzi veľkosťami držiakov celý popis a parametre
Popis produktu
Zásuvková skriňa pre CNC nástroje 02.2580.4RVB s výbavou
Mobilná zásuvková skriňa pre NC nástroje, 4x zásuvka. Výška 975 x šírka 555 x hĺbka 736 mm. V spodnej CNC zásuvke je nosič a plastové držiaky CNC nástrojov s možnosťou výberu medzi veľkosťami držiakov E1, E2 alebo E3. Dodávané a maximálne počty držiakov a ďalšie info pozri tabuľku v detailnom popise (pozri Celý popis v ľavom menu).
- 4x zásuvka - 1x 50, 1x 100, 1x 150 a 1x 400 mm
- výsuv zásuviek 100%
- 4x kolieska, z toho 2x s brzdou
- madlo pre lahšiu manipuláciu
- farba korpusu svetlosivá RAL 7035
- farba zásuviek podľa výberu
- centrálny cylindrický zámok
Vnútorná výbava:
- 1x zásuvkový rám + plastové lôžka E1, E2 nebo E3 (podľa výberu)
| Kód | Vnútorné vybavenie | W x D x H (mm) | Veľkosť a počet dodávaných lôžok | ||
| CNC E1 | CNC E2 | CNC E3 | |||
| 02.2580.04RB | 1x zásuvkový rám | 555 x 736 x 975 | 25 / 35* | 25 / 25* | 15 / 15* |
| * 1. údaj uvádza počet lôžok dodávaných súčasne s produktom, 2. údaj uvádza maximálny počet lôžok, ktorý je možné do nosičov umiestniť. Pri objednávke prosím uveďte pre aký typ nosiča nástrojov budú vybrané lôžka využívané (pozri tabuľku nižšie). Bez tejto informácie budú s produktom dodané lôžka typ ISO / SK 40 (E2). Lôžka neobsahujú nástroje, ich vyobrazenie je iba ilustratívne. | |||||
| Podľa vybraté veľkosti lôžok si zvolte požadovaný typ a počet nosičov CNC nástrojov (všetko bez ďalších príplatkov) | ||
 |
 |
 |
| ISO / SK 30 | ISO / SK 40* | ISO / SK 50 |
| Cyl / VDI 30 | Cyl / VDI 40 | VDI 50 |
| MK 3 | HSK A 50 / B 63 | HSK A 32 / B 40 |
| MK 4 | HSK A 63 / B 80 | HSK A 40 / B 50 |
| Capto C 4 | MK 5 | HSK A 80 / B 100 |
| Capto C 5 | HSK A 100 / B 125 | |
| Universal | ||
| Capto C 3 | ||
| Capto C 6 | ||
| Capto C 8 | ||
| * UPOZORNENIE - pri neuvedení informácie, akým typom nosičov majú byť lôžka vybavená, bude dodaný typ ISO/SK 40 (veľkosť E2) | ||
Technické parametre
Výška
975 mm
Šírka
555 mm
Hĺbka
736 mm
Výbava držiakmi
áno, podľa vlastného výberu
Záruka (roky)
5
Výrobca
